Bu, hassas elektronik izolatörler, PCB destekleri ve mükemmel mukavemet, elektriksel özellikler ve neme dayanıklılık özelliklerine sahip çeşitli mekanik parçalar üretmek için FR4'ü (alev geciktirici cam elyaf takviyeli epoksi reçine laminat) kesmek, şekillendirmek ve delmek için bilgisayar kontrollü makinelerin (CNC) kullanımını ifade eder.

Birinci, FR4 Epoksi reçine ve cam elyaf kumaştan oluşan alev geciktirici bir malzemedir. "FR" kısaltması alev geciktiriciliği, "4" ise derecelendirmesini ifade eder. Esas olarak baskılı devre kartları (PCB) için alt tabaka ve çeşitli yalıtım bileşenleri için hammadde olarak kullanılır. Yüksek mekanik dayanım, kararlı elektriksel özellikler ve iyi ısı direnci özelliklerine sahiptir ve UL94 V-0 alev geciktirici standardını karşılar.

Peki FR4'ü işlemek için neden CNC kullanılır?

1. Yüksek hassasiyet: FR4 malzemesi, laminasyon işlemi biraz düzensiz olursa katman ayrılmasına eğilimlidir. CNC, kesici takımları kontrol etmek için bilgisayar programları kullanır ve hız ve ilerleme hızı birkaç ondalık basamağa kadar doğru olabilir, böylece işleme hatası ±0,02 mm içinde kontrol edilebilir. Bu, geleneksel manuel yöntemler veya sıradan takım tezgahları kullanılarak sürekli olarak elde edilmesi zor bir şeydir.

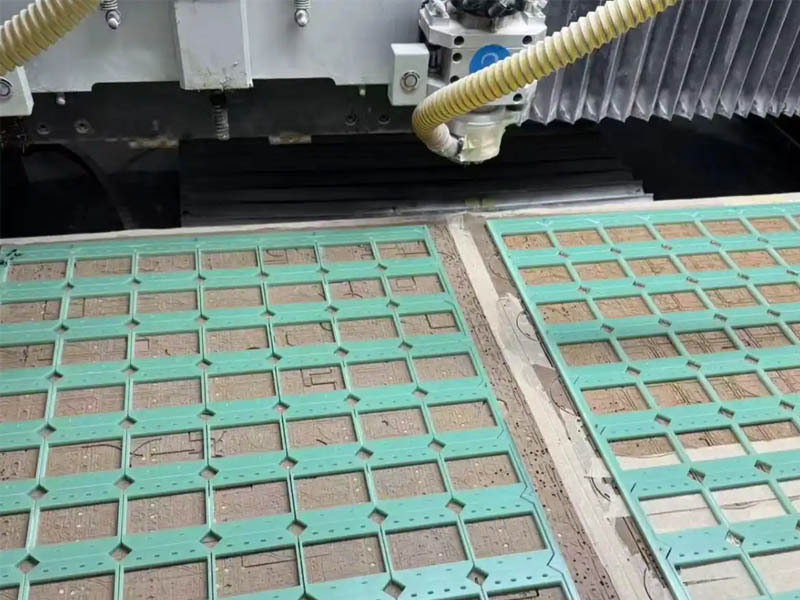

2. Yüksek verimlilik: CNC, delme, frezeleme ve kesme işlemlerini tek seferde tamamlayarak otomatik ve sürekli çalışabilir. Ayrıca günde 24 saat çalışabilmesi, onu özellikle seri üretim için uygun hale getirir. Örneğin, LED lamba abajurları için yalıtım parçaları üretilirken, delme işleminden sonra frezeleme yapılarak hızlı ve tutarlı bir şekilde dairesel bir şekil oluşturulabilir.

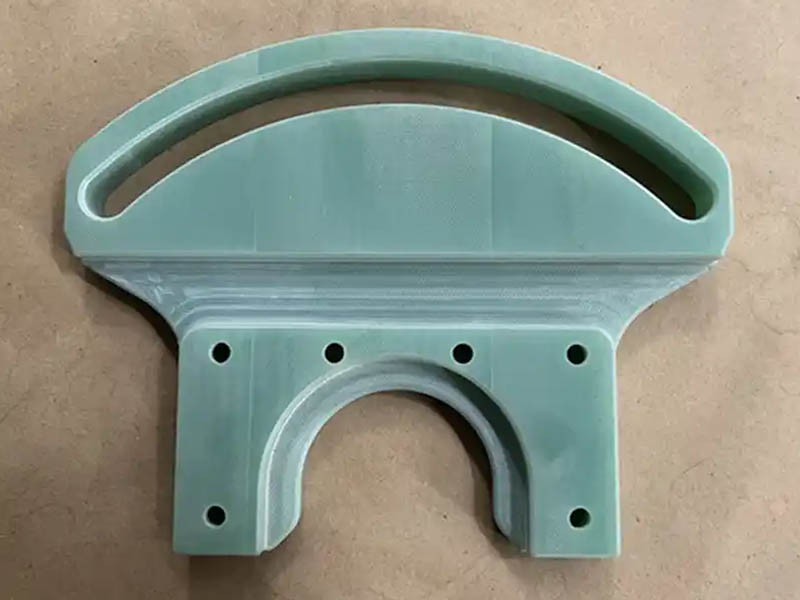

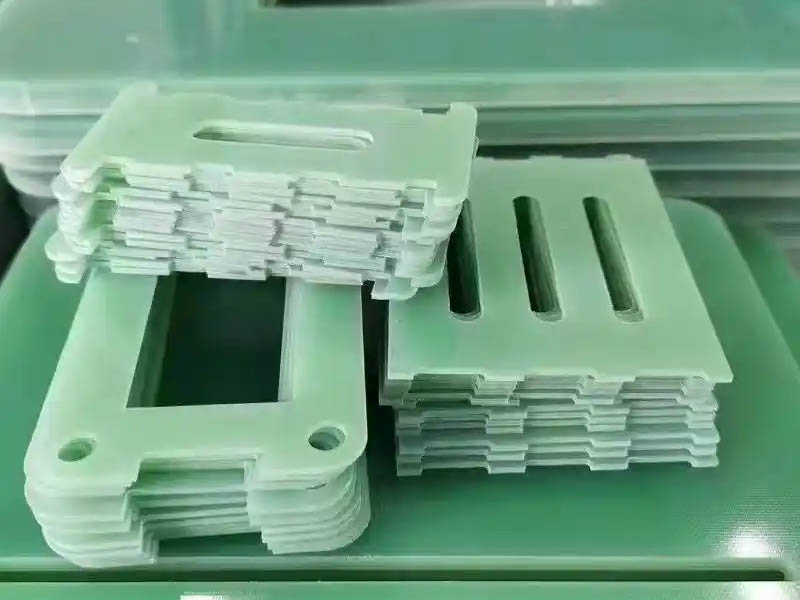

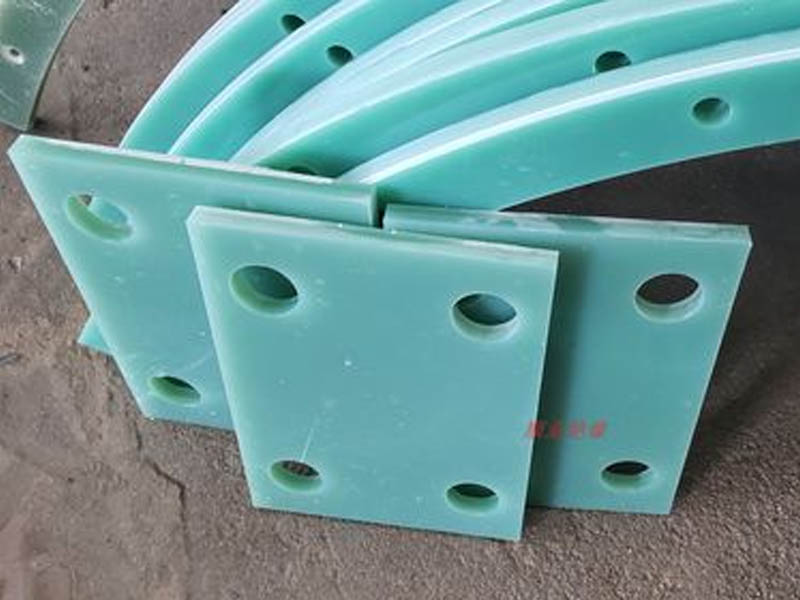

3. Çok yönlülük: FR4, çeşitli karmaşık şekillere işlenebilir. Genellikle düzensiz deliklere, kavisli yüzeylere veya ince duvarlı yapılara sahip çeşitli yalıtım contaları ve bölme levhaları haline getirilir. CNC'nin çok eksenli bağlantı ve programlama yetenekleri, geleneksel torna ve freze makinelerinin bir eksikliği olan bu işlemleri kolayca gerçekleştirebilir.
