FR-4, PCB imalatında ve elektronik izolasyonda yaygın olarak kullanılan, epoksi reçine ve cam elyaf kumaş esaslı bir kompozit malzemeyi temsil eden alev geciktirici bir malzeme sınıf kodudur.

FR-4, elektronik endüstrisinde yaygın olarak kullanılan önemli bir malzemedir. Temel özellikleri ve uygulamaları şunlardır:

1. Tanım ve öz

• Belirli bir isimden ziyade malzeme sınıfı: FR-4, NEMA (Ulusal Elektrik Üreticileri Birliği) tarafından oluşturulan bir alev geciktirici sınıf kodudur ve reçinenin epoksi reçine, takviye malzemesinin cam elyaf kumaş olduğunu ve alev geciktirici sınıfının UL94 V-0 standardına ulaştığını belirtir.

• Kompozisyon: Esas olarak dört fonksiyonlu epoksi reçine, dolgu maddesi (Filler) ve elektronik sınıfı cam elyaf kumaştan oluşur ve yüksek sıcaklık ve yüksek basınçlı laminasyon işlemi ile yapılır.

2. Temel özellikler

• Alev geciktirici: UL94 V-0 standardına uygundur ve yandığında kendiliğinden sönebilir.

• Elektriksel performans: Kararlı dielektrik sabiti (Dk) (örn. 4,5), mükemmel yalıtım, yüksek frekanslı devreler için uygundur.

• Mekanik dayanıklılık: Yüksek rijitlik, ısı ve nem direnci, hassas işlenebilirlik.

• Isı yönetimi: Düşük ısıl genleşme katsayısı (CTE), yüksek sıcaklık ortamlarına uygundur.

3. Uygulama alanları

• PCB üretimi: Ana akım alt tabaka olarak, elektromanyetik uyumluluk ve akım taşıma kapasitesi sağlamak için çok katmanlı devre kartlarında (dört katmanlı LED sürücü kartları gibi) kullanılır.

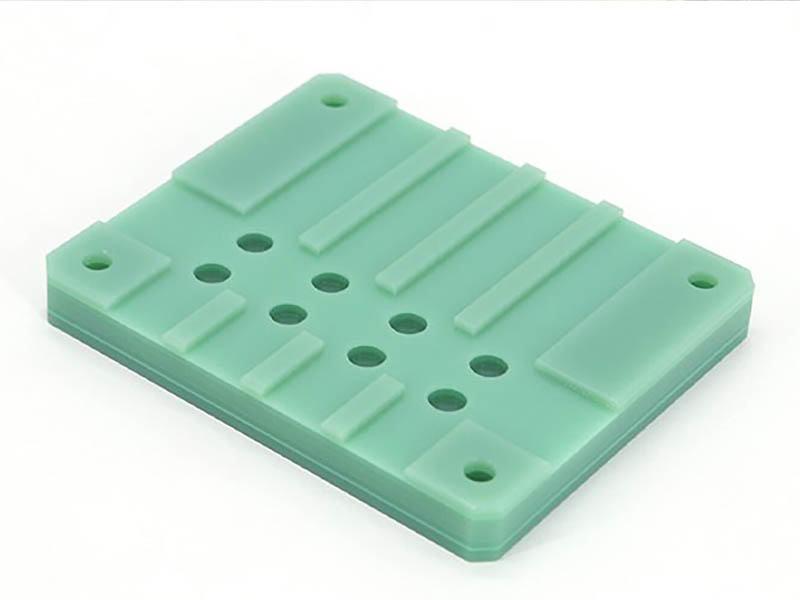

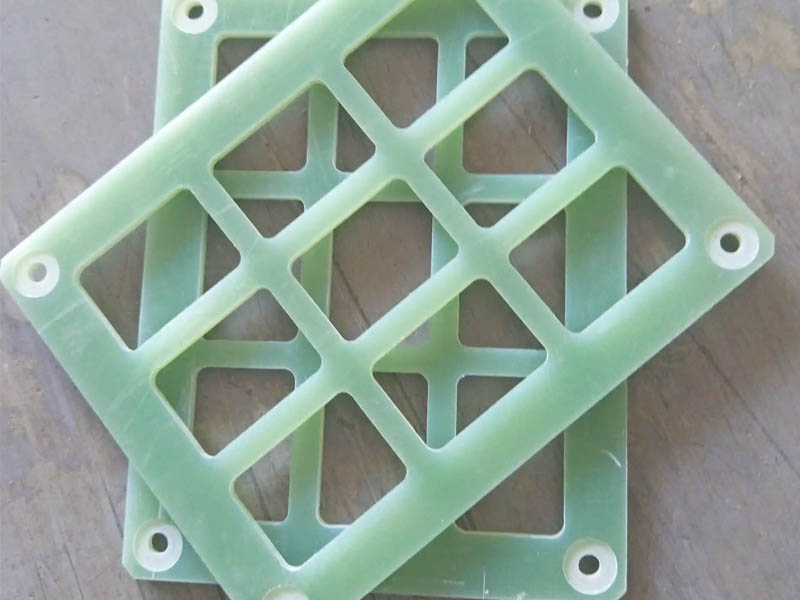

• Yalıtım bileşenleri: trafo yalıtım levhaları, motor yalıtım parçaları, FPC takviye levhaları vb.

• Endüstriyel ekipmanlar: Yüksek mekanik mukavemet gerektiren taşlama dişlileri, test panoları vb.
